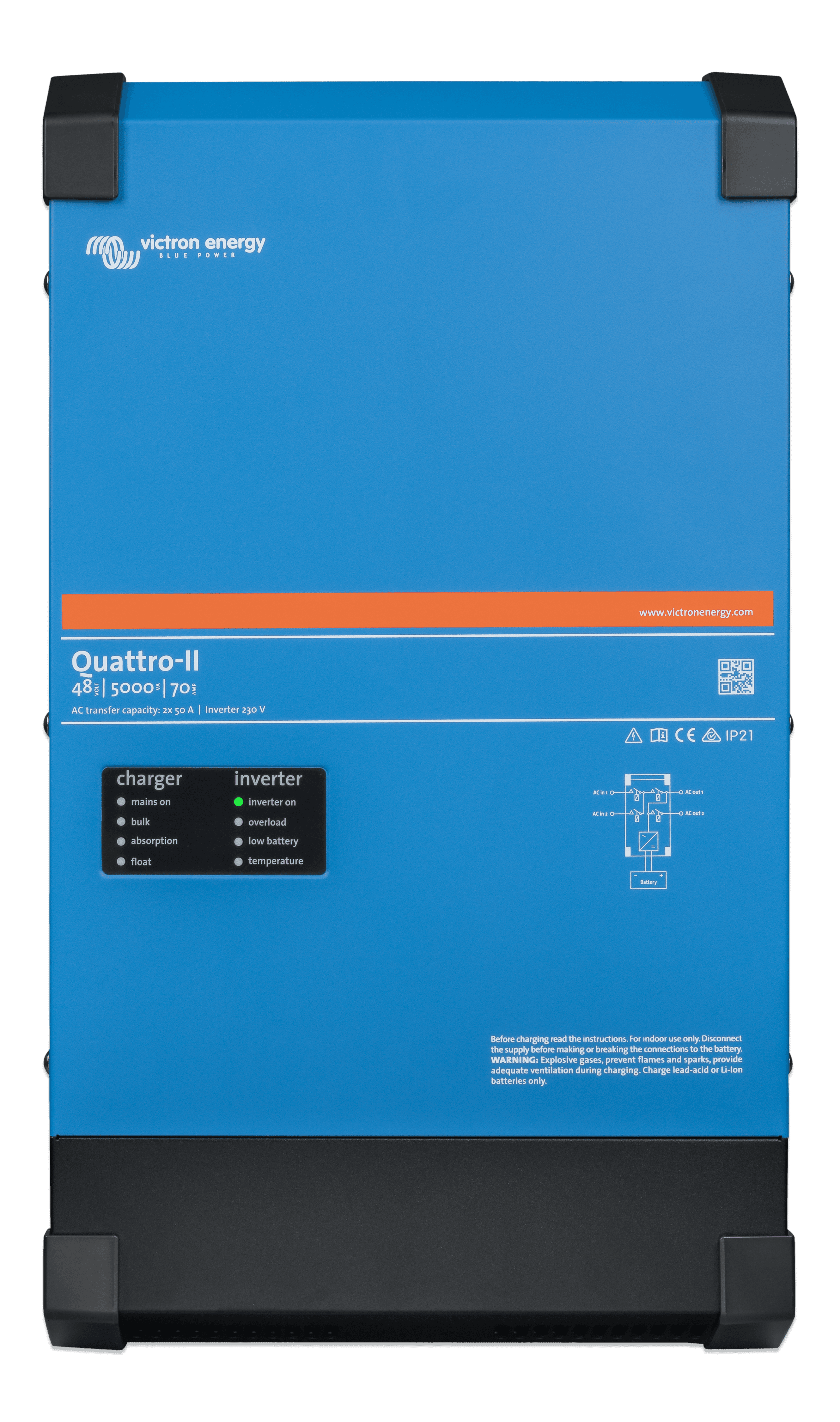

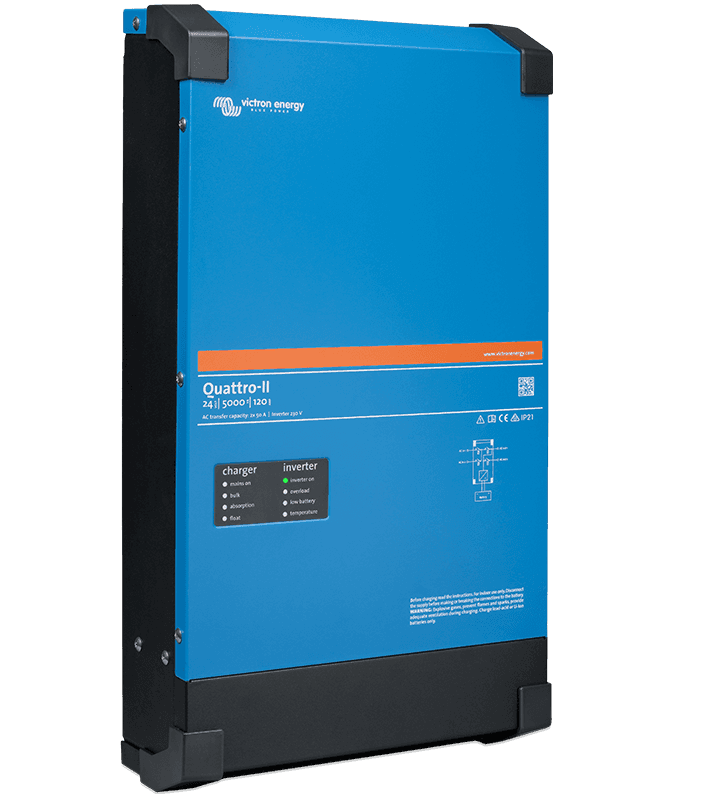

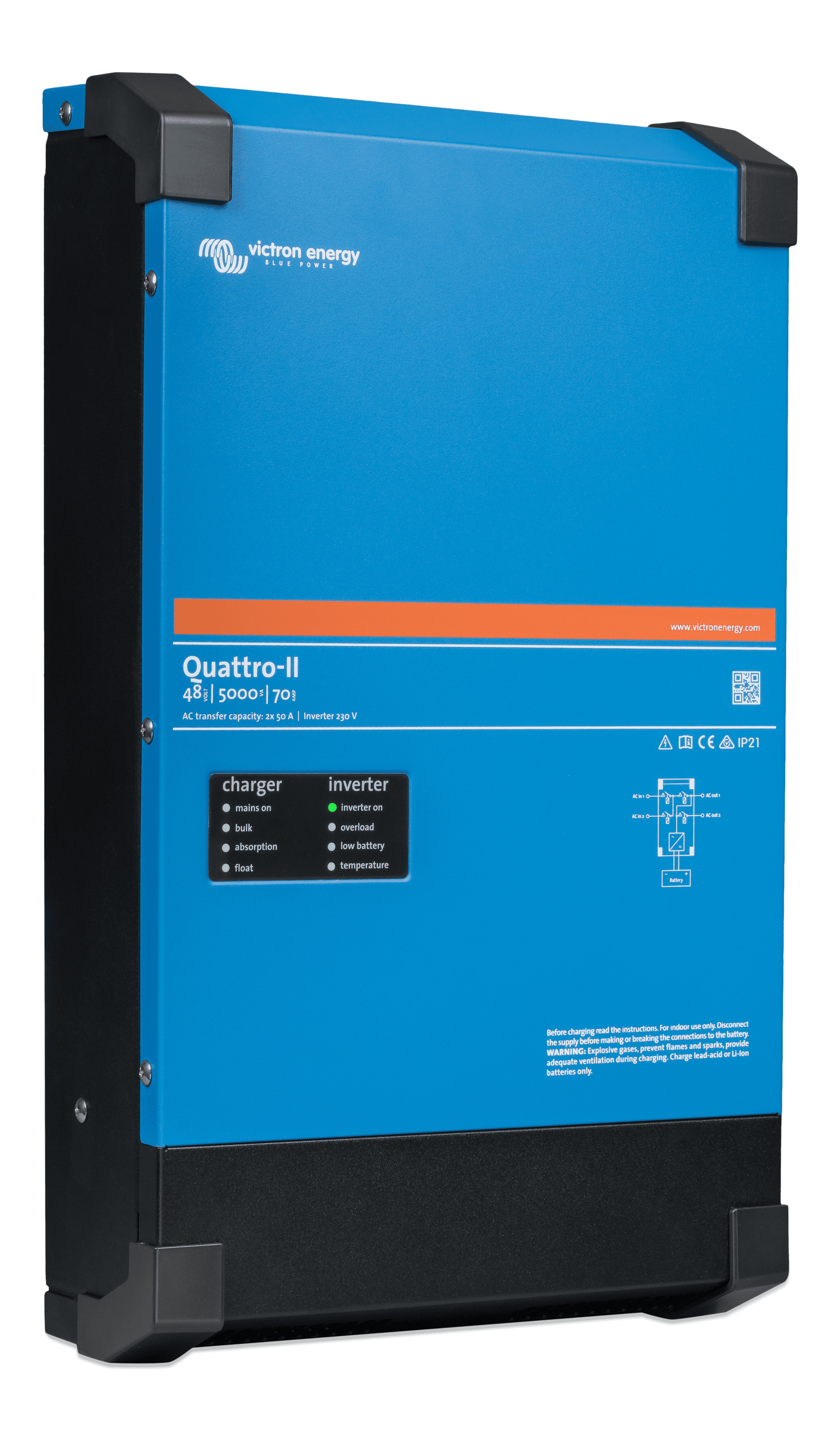

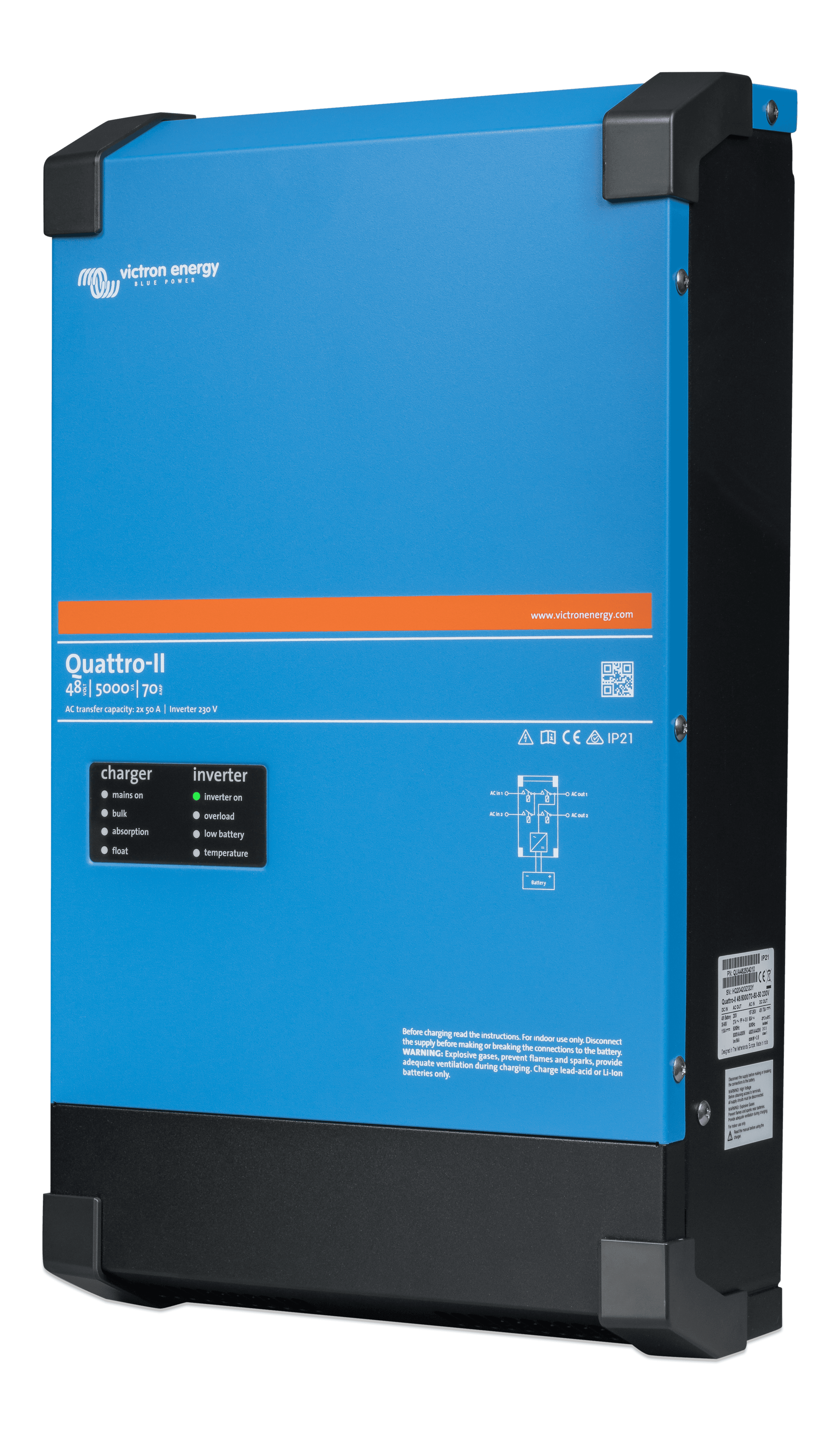

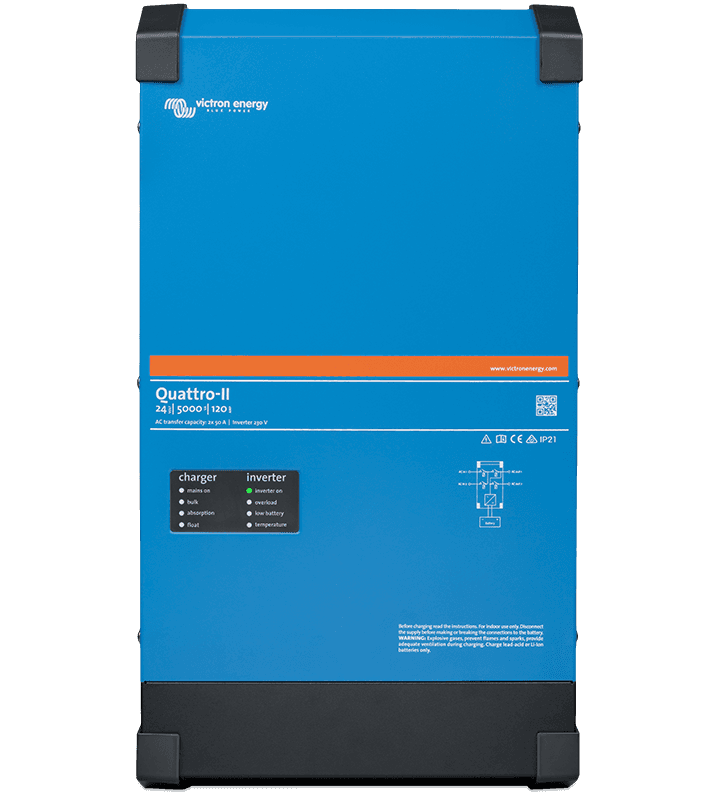

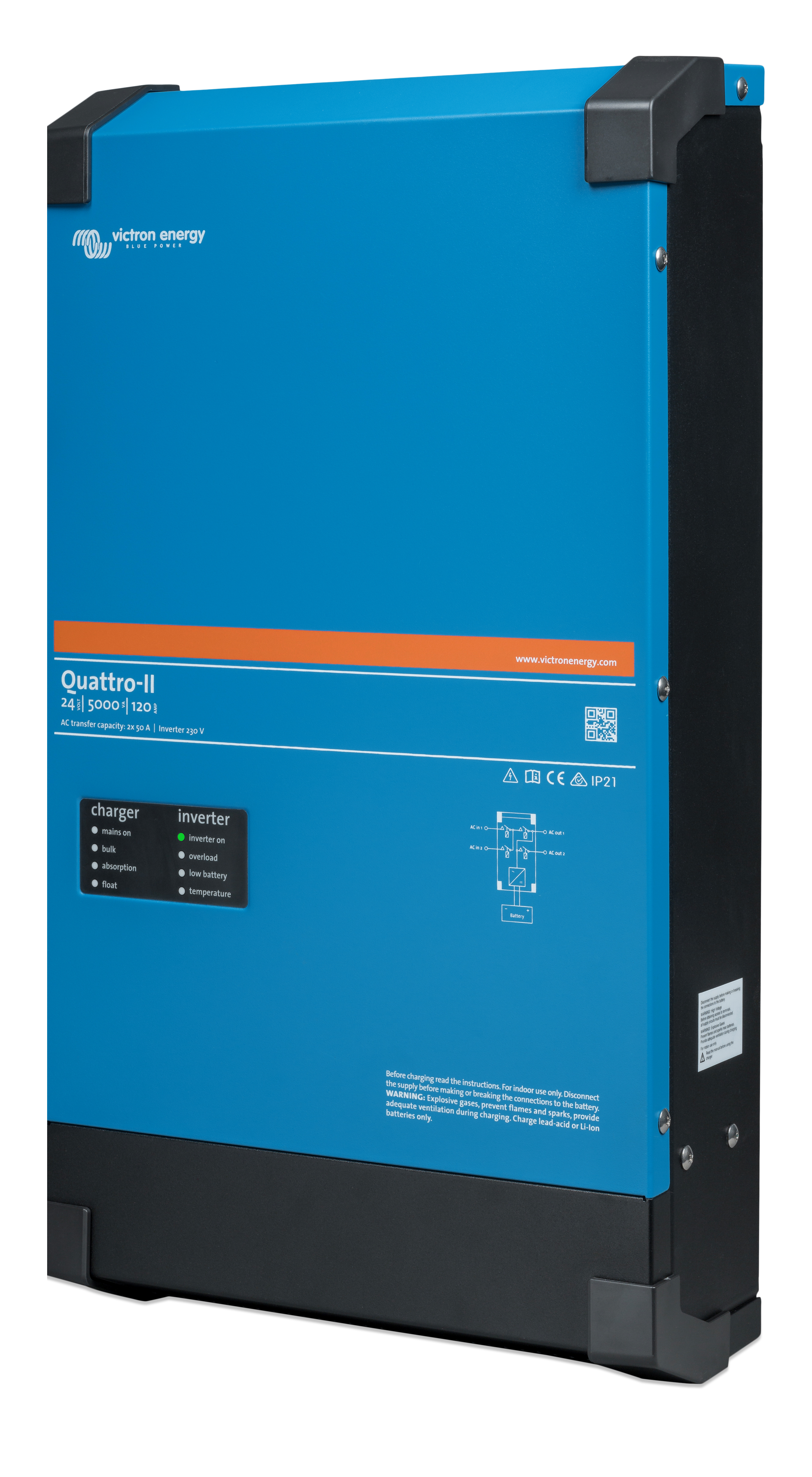

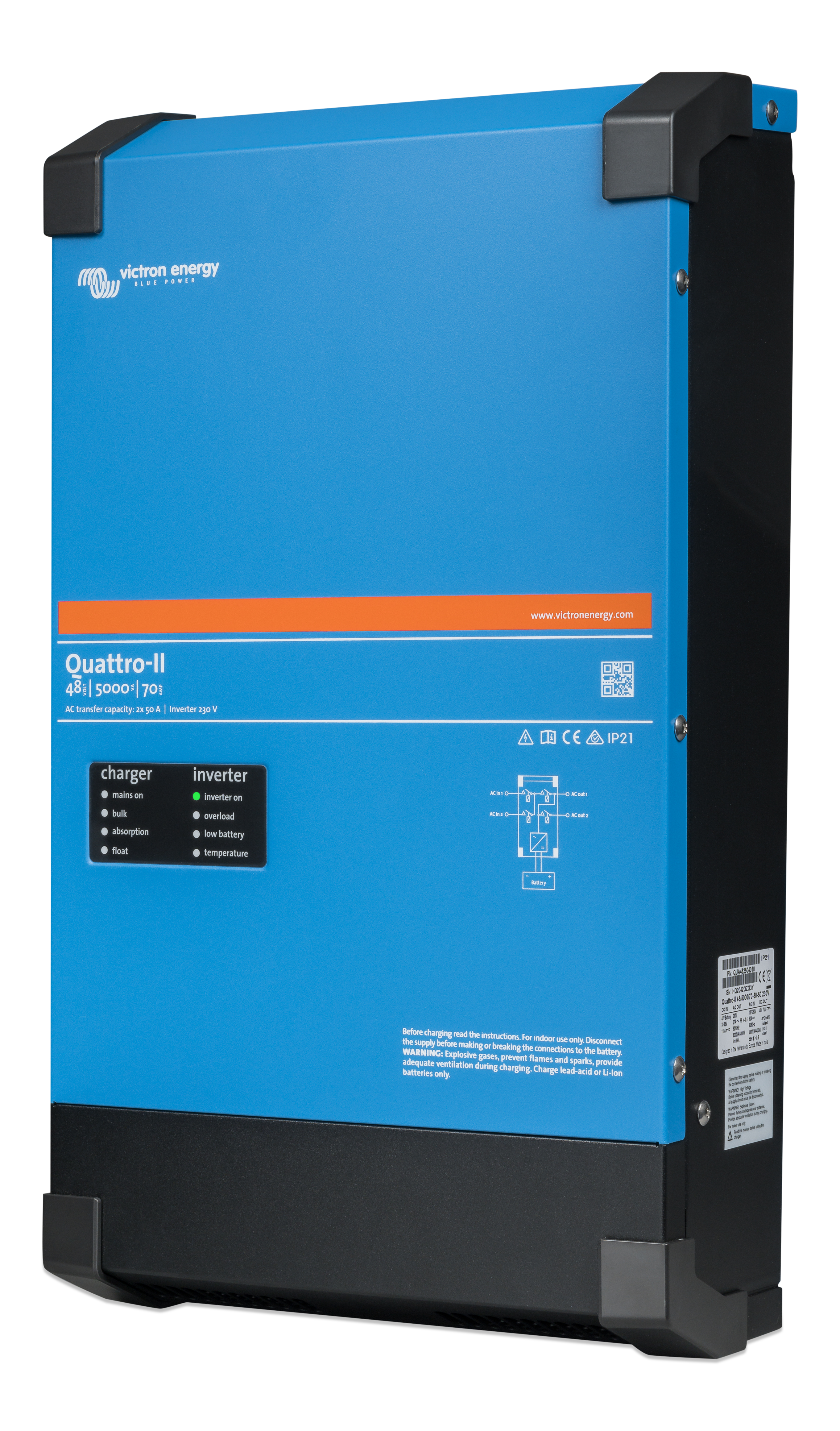

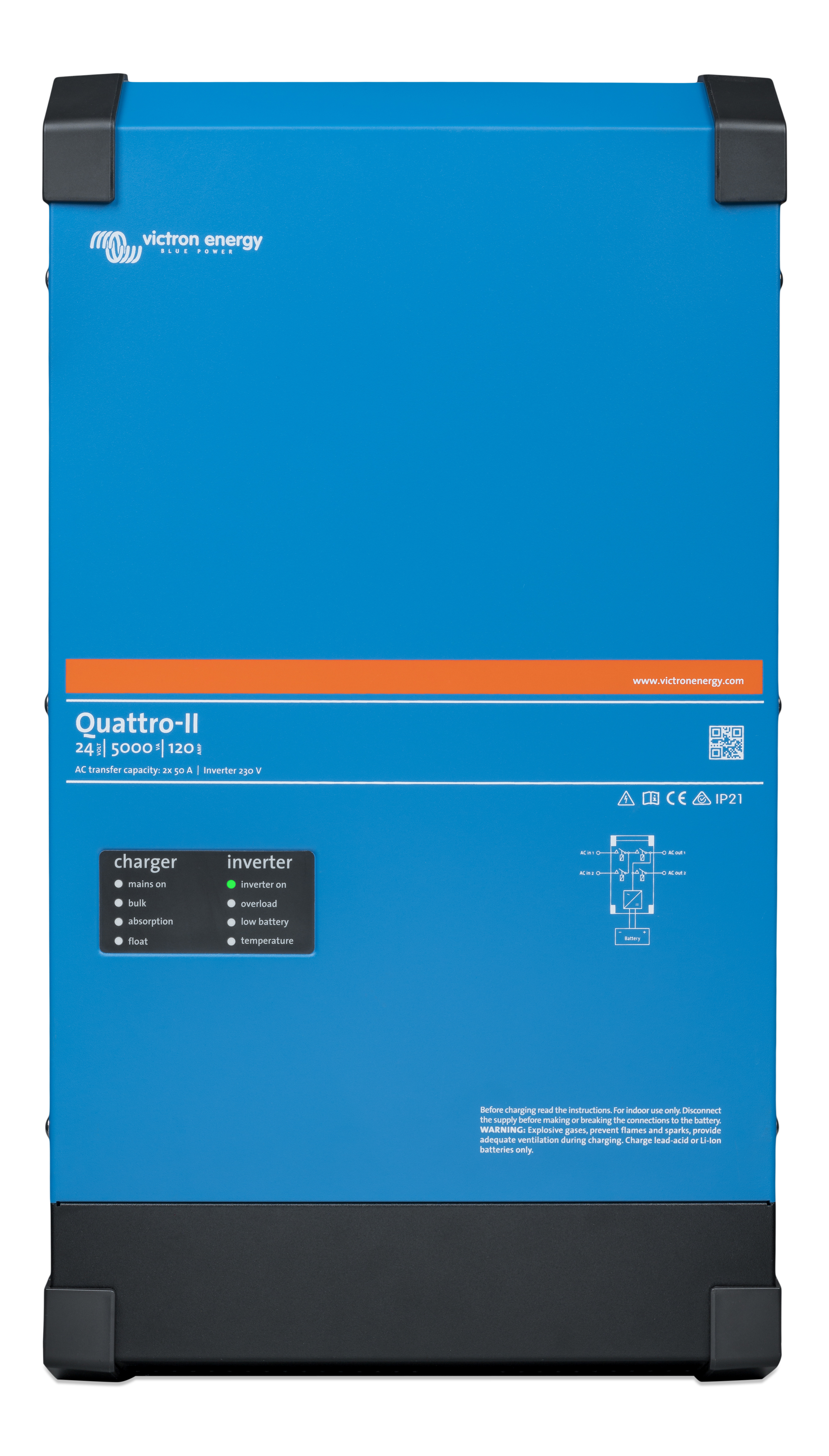

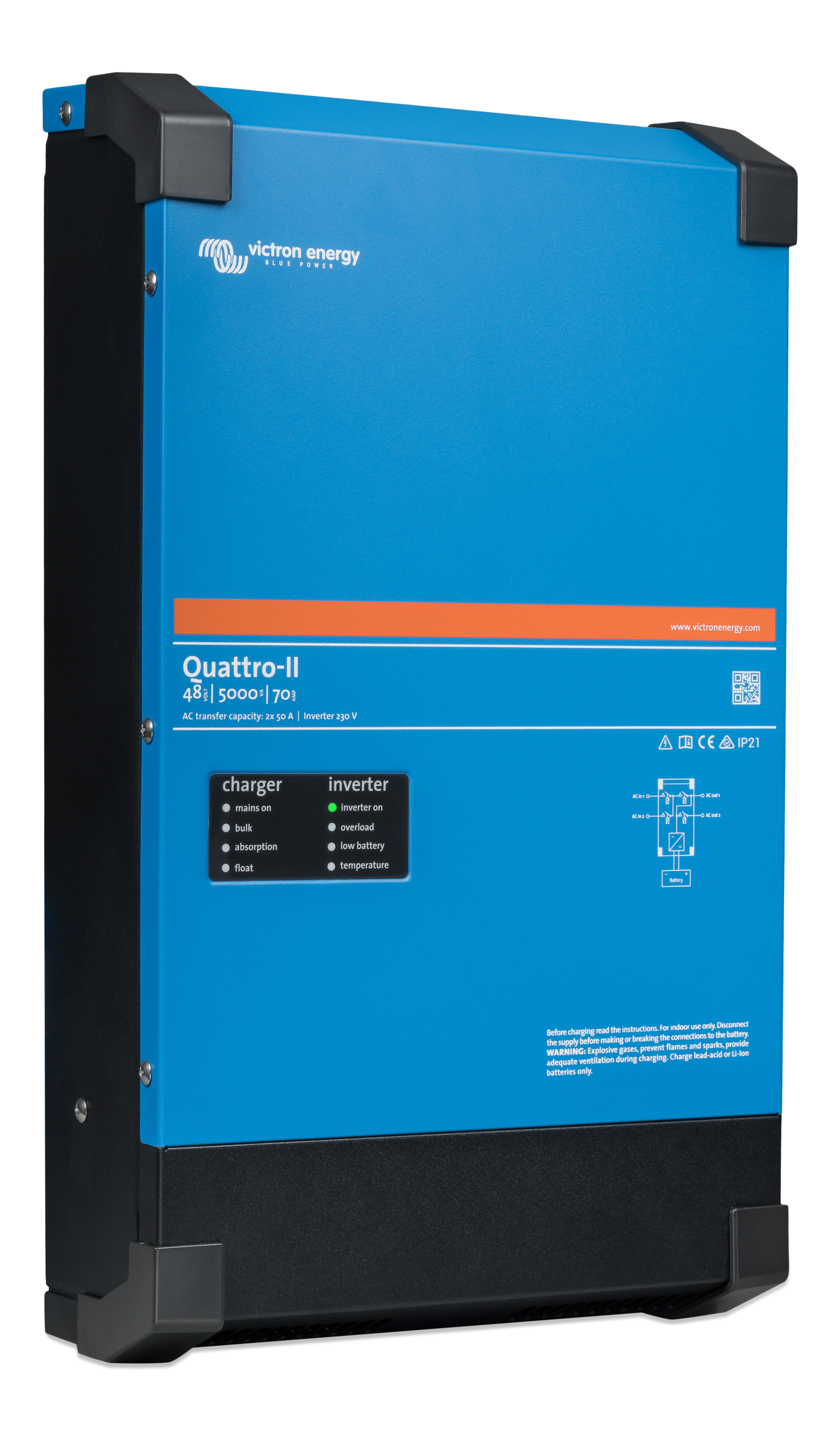

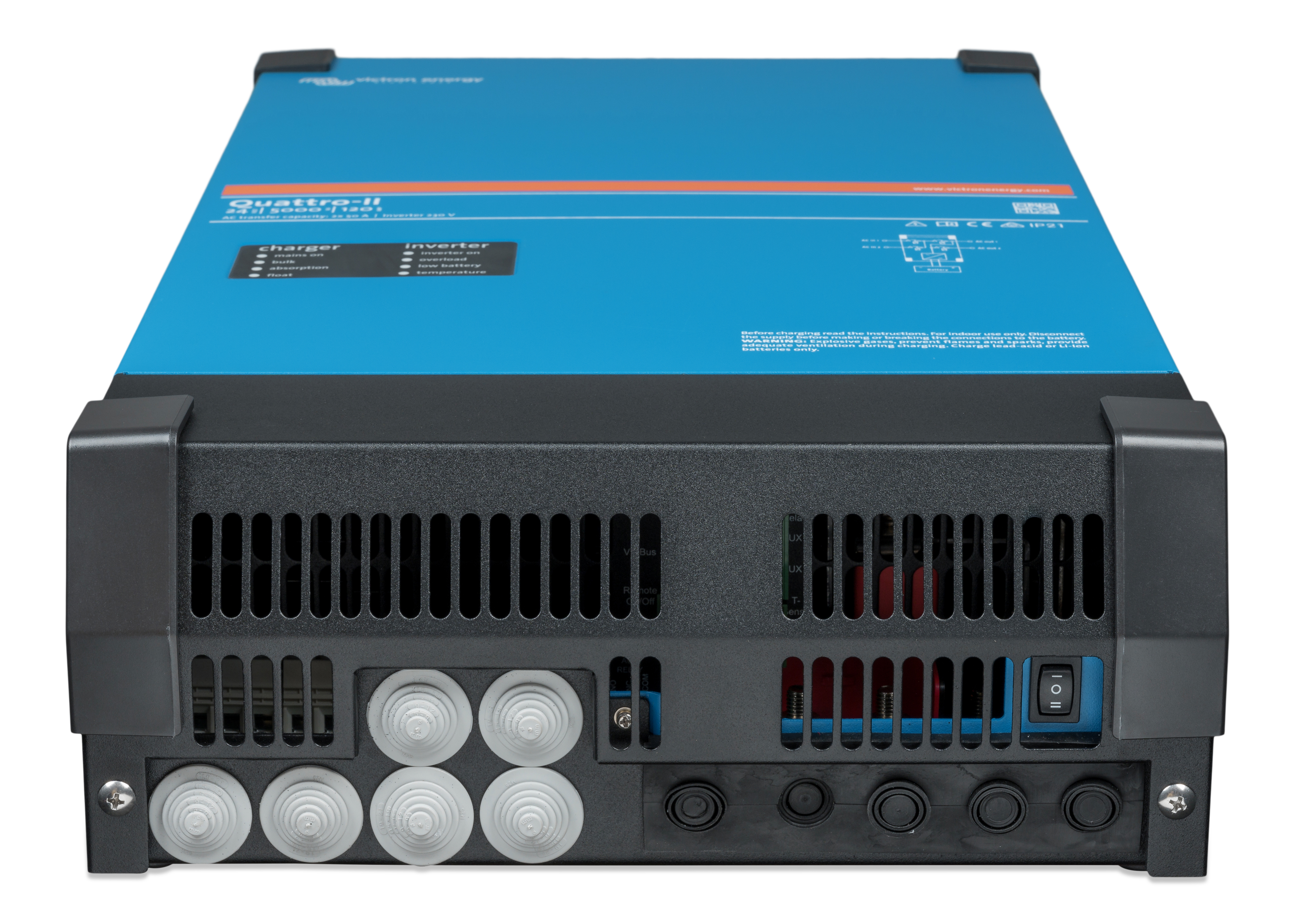

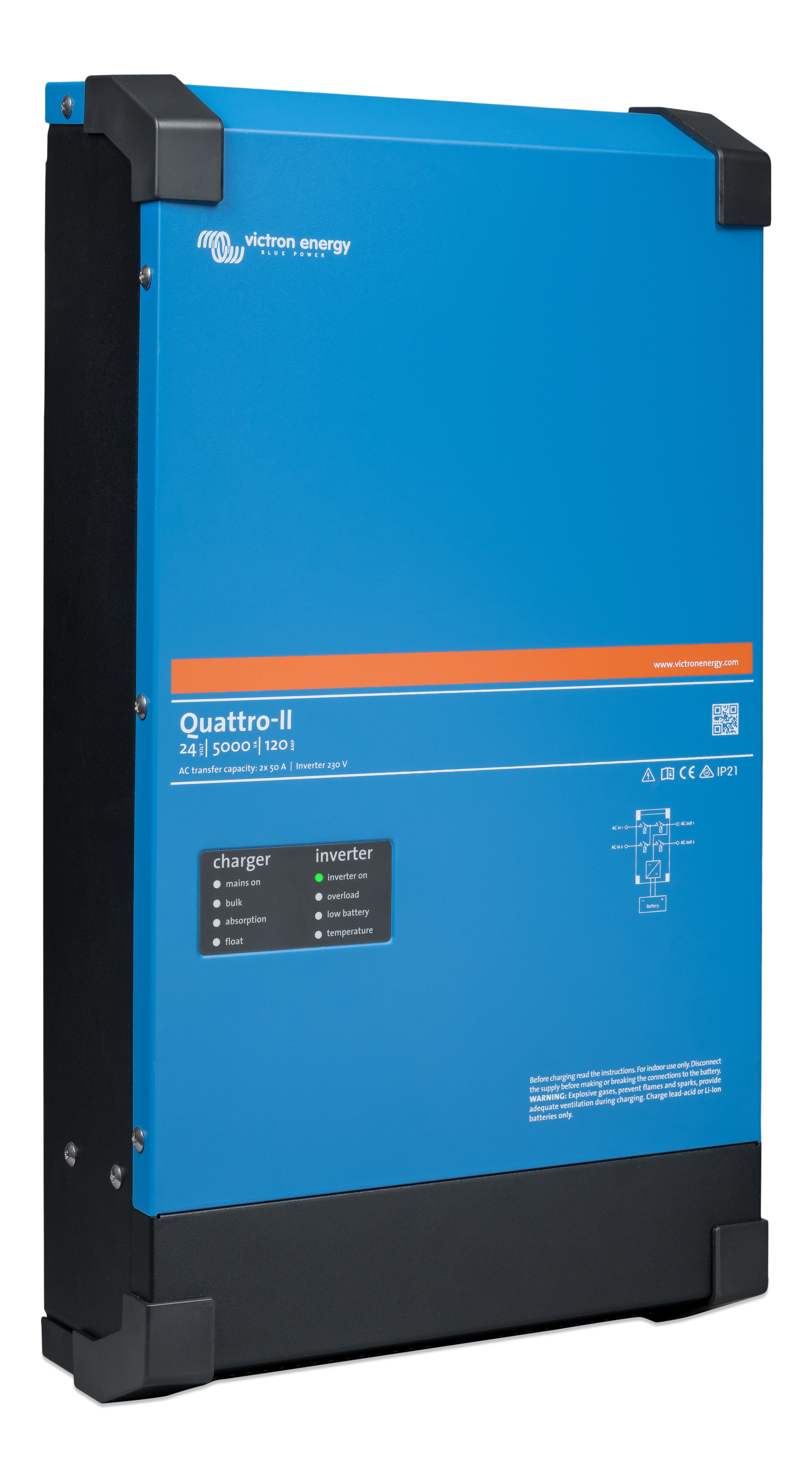

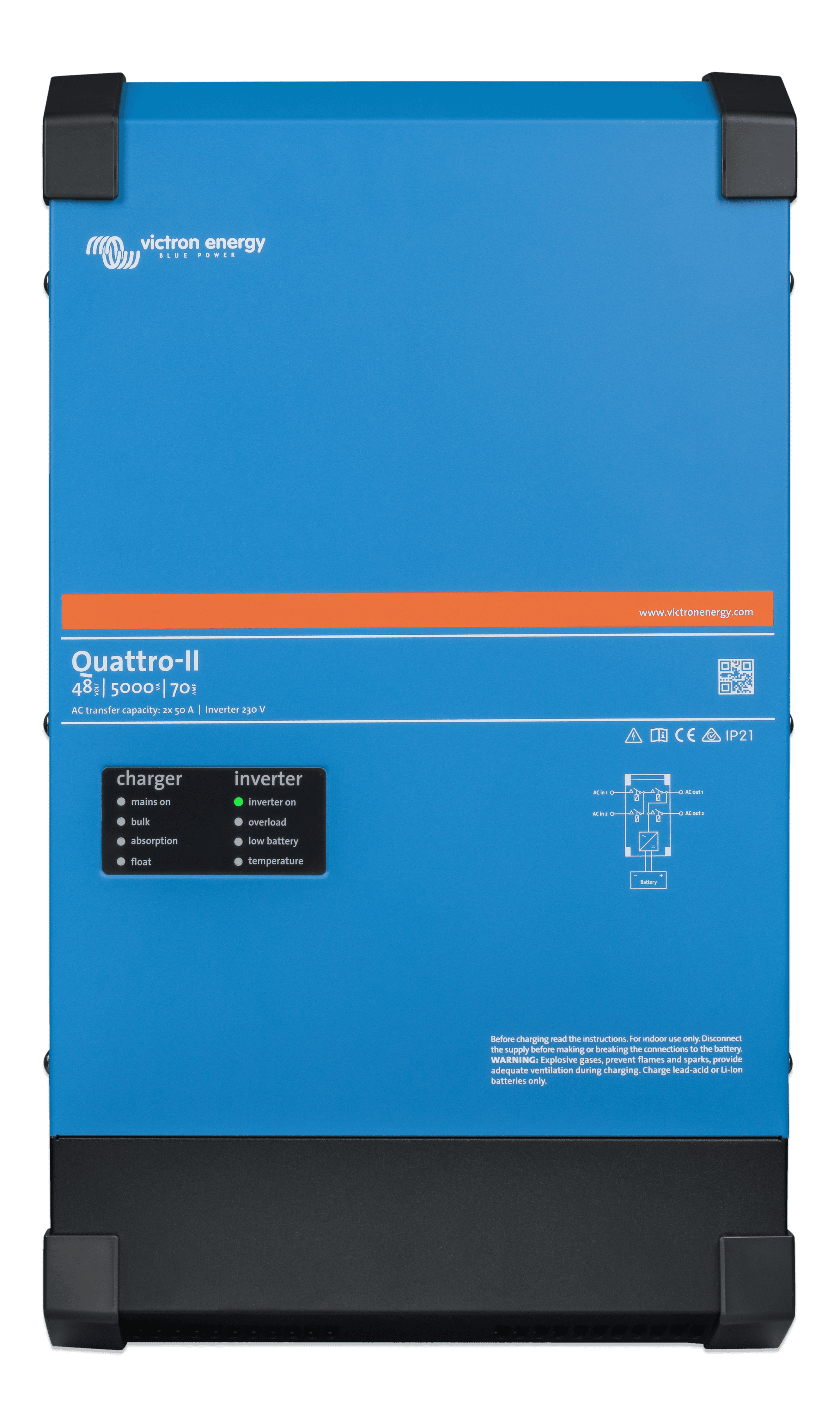

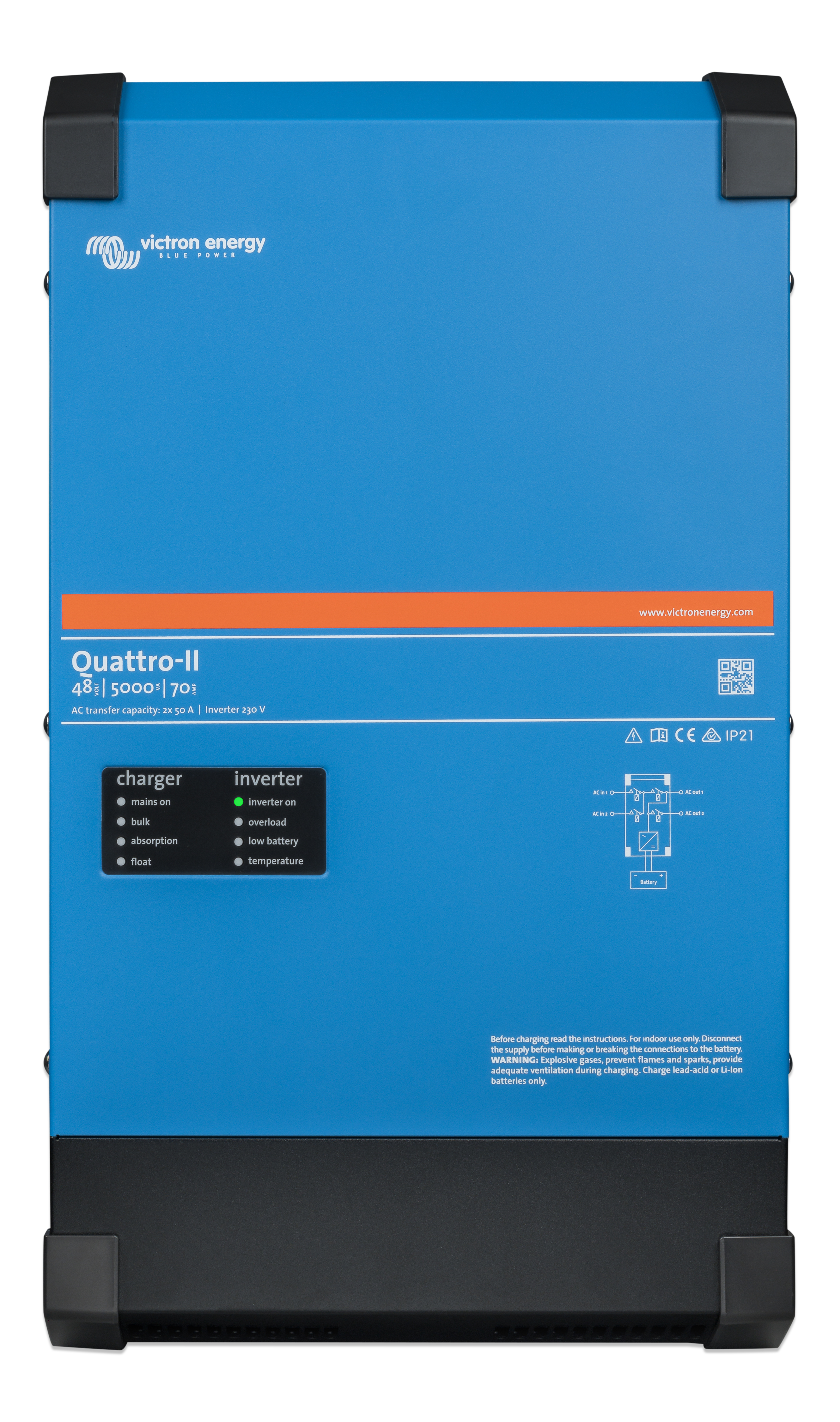

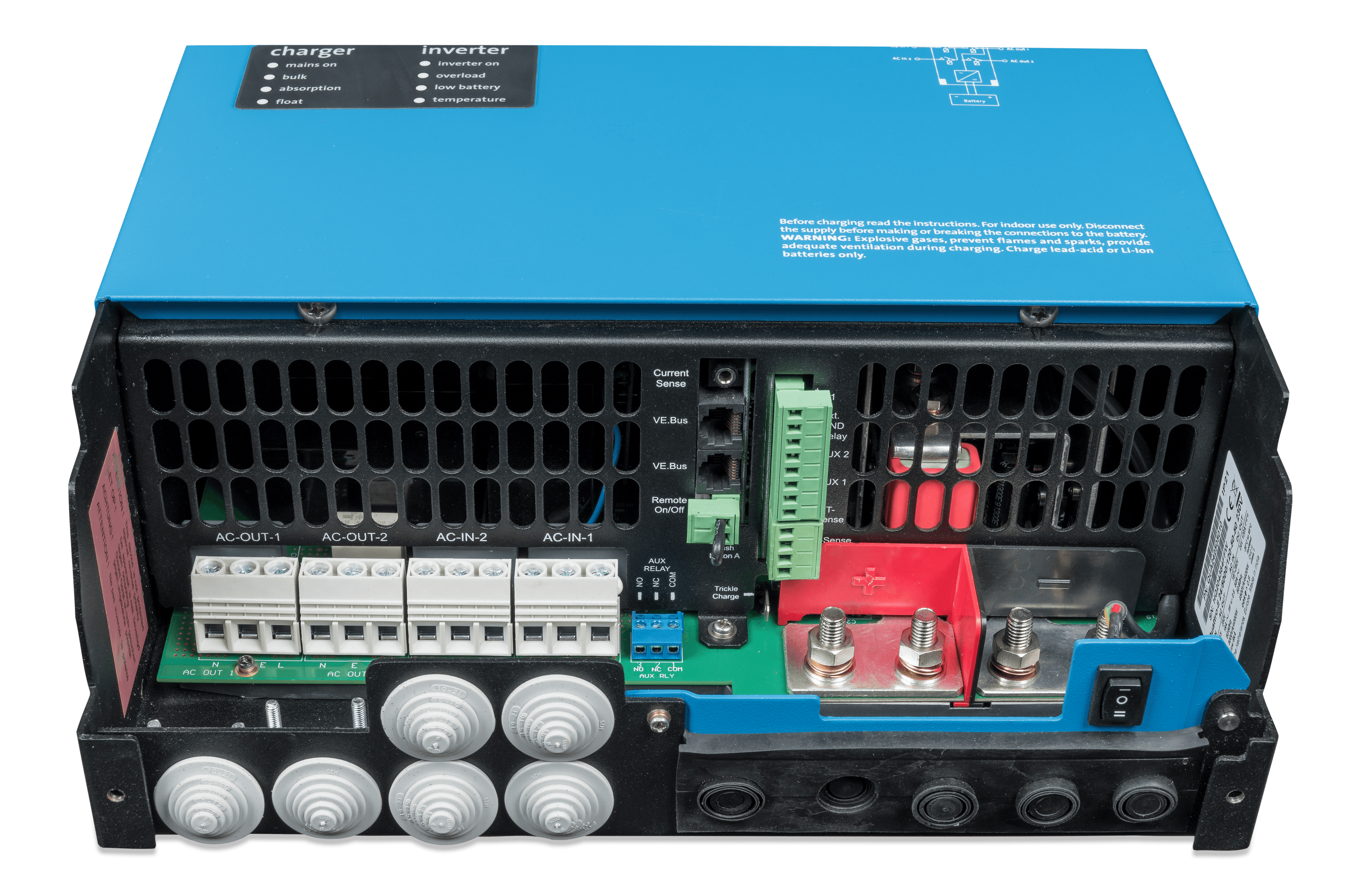

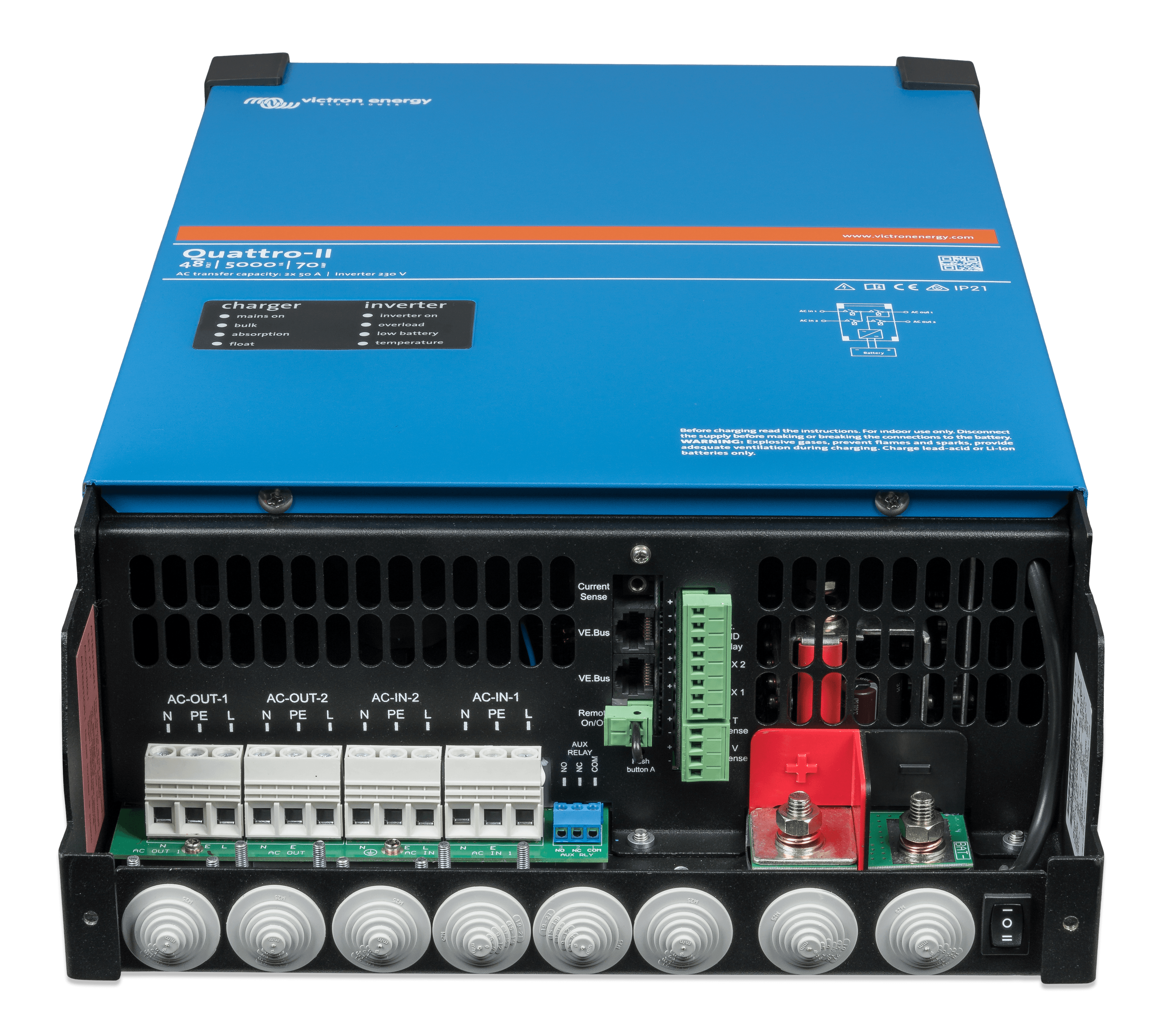

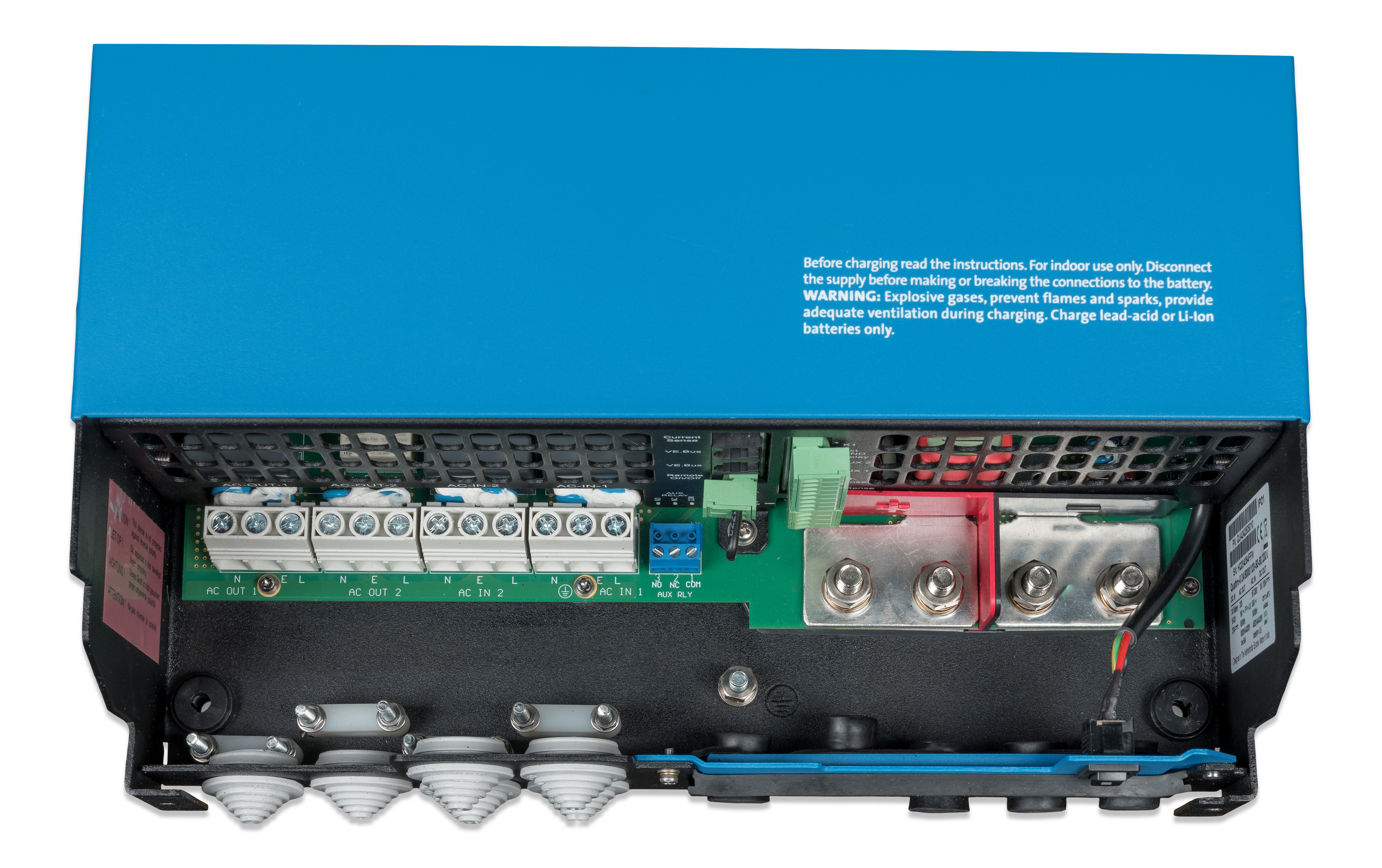

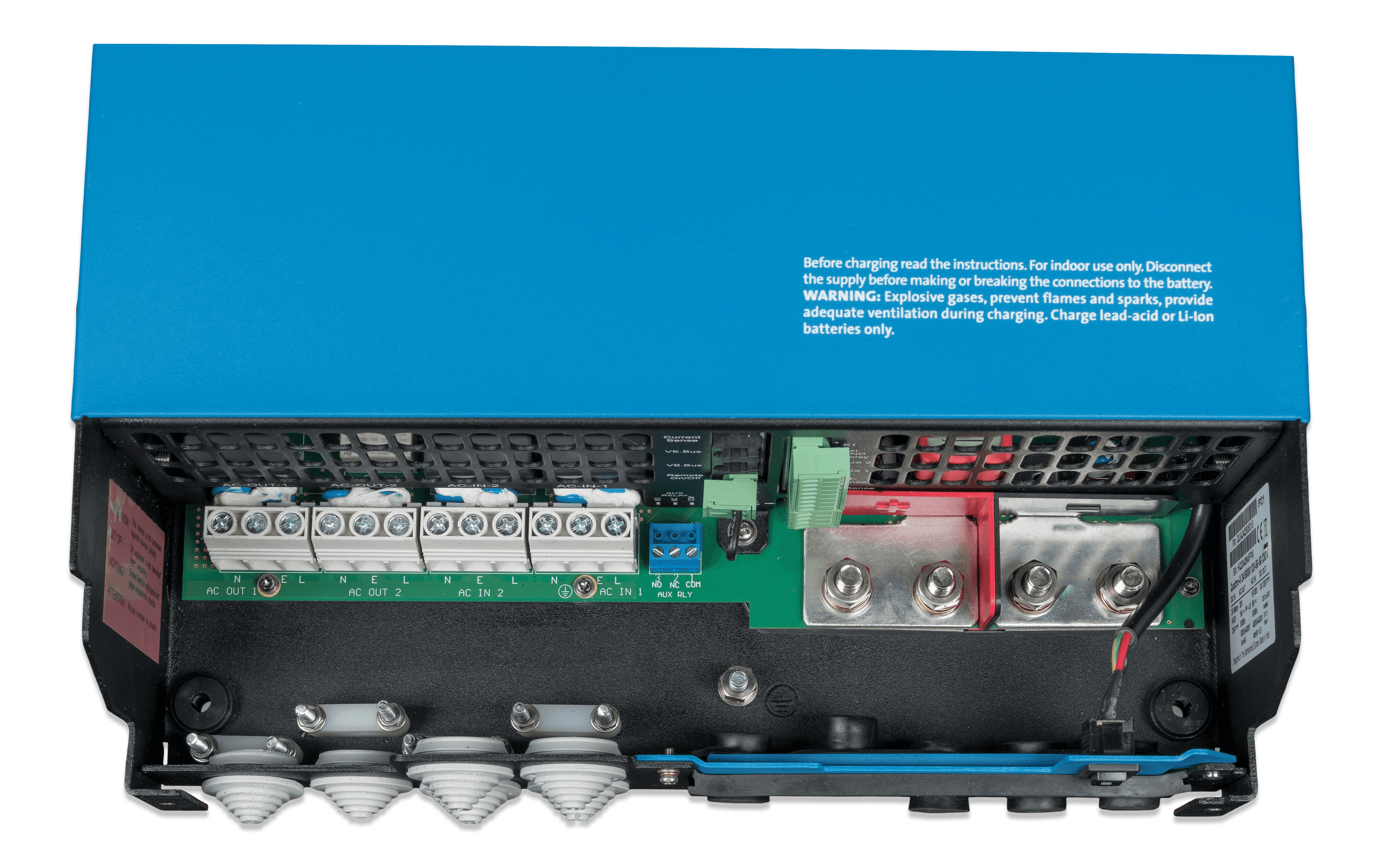

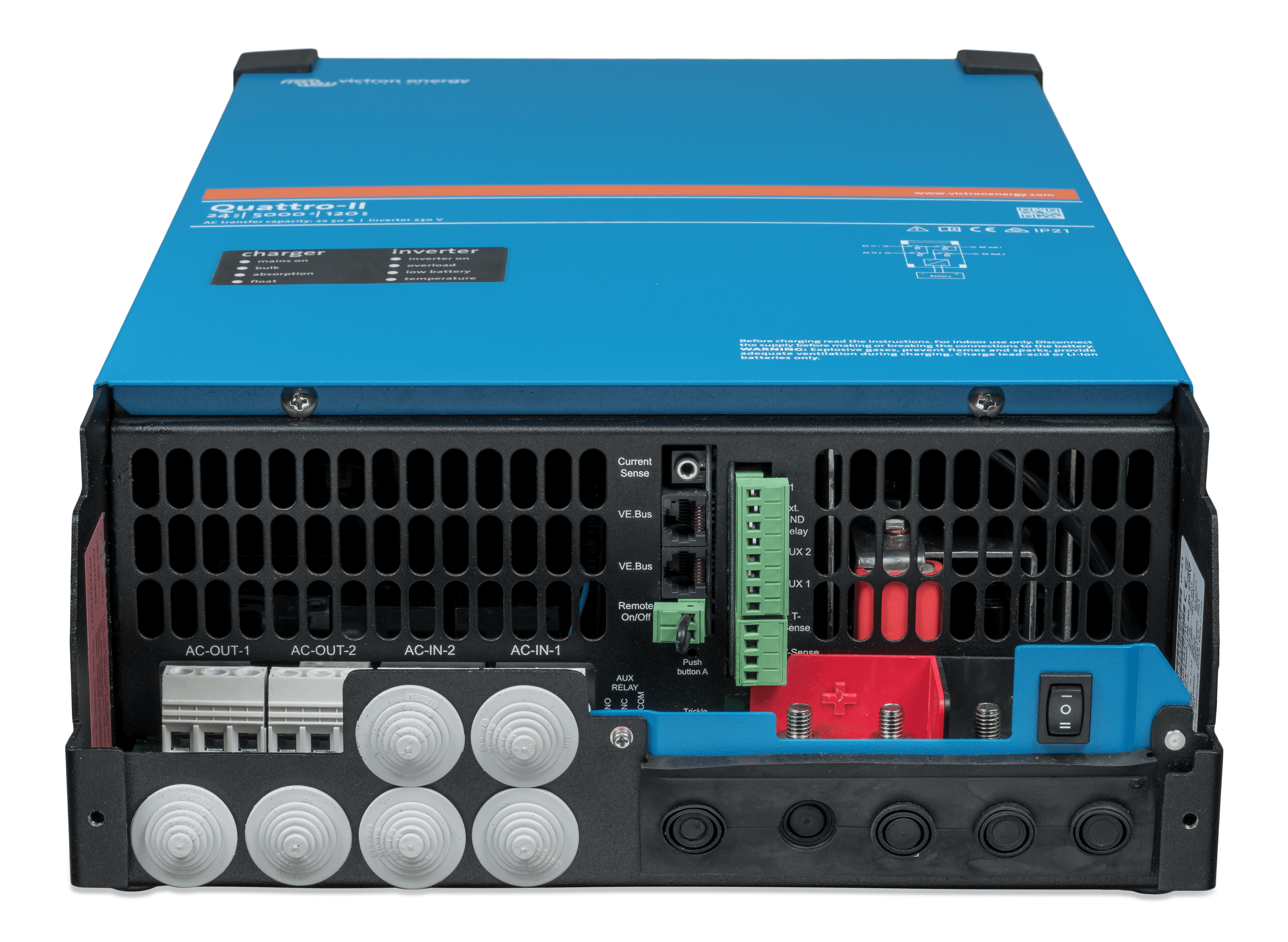

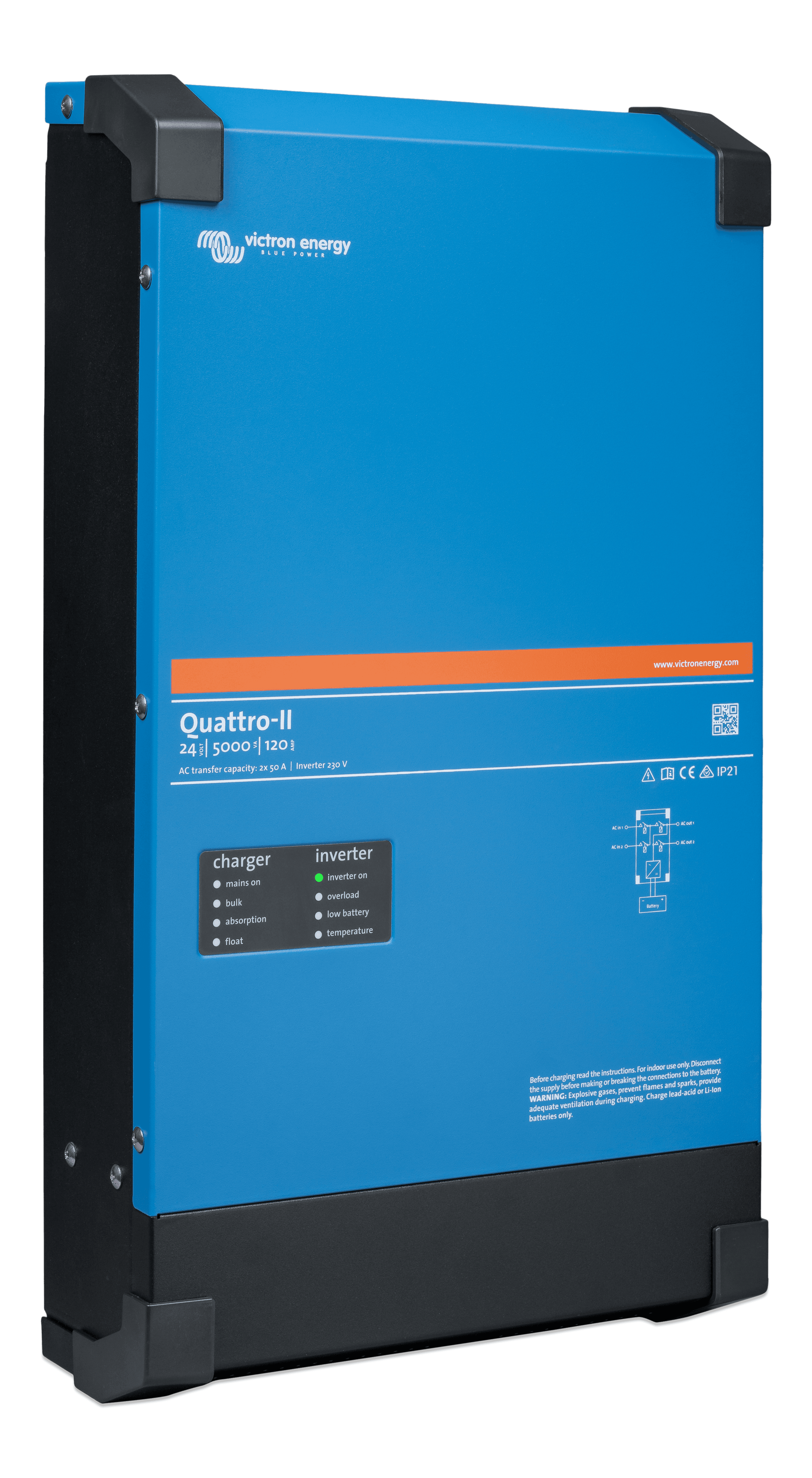

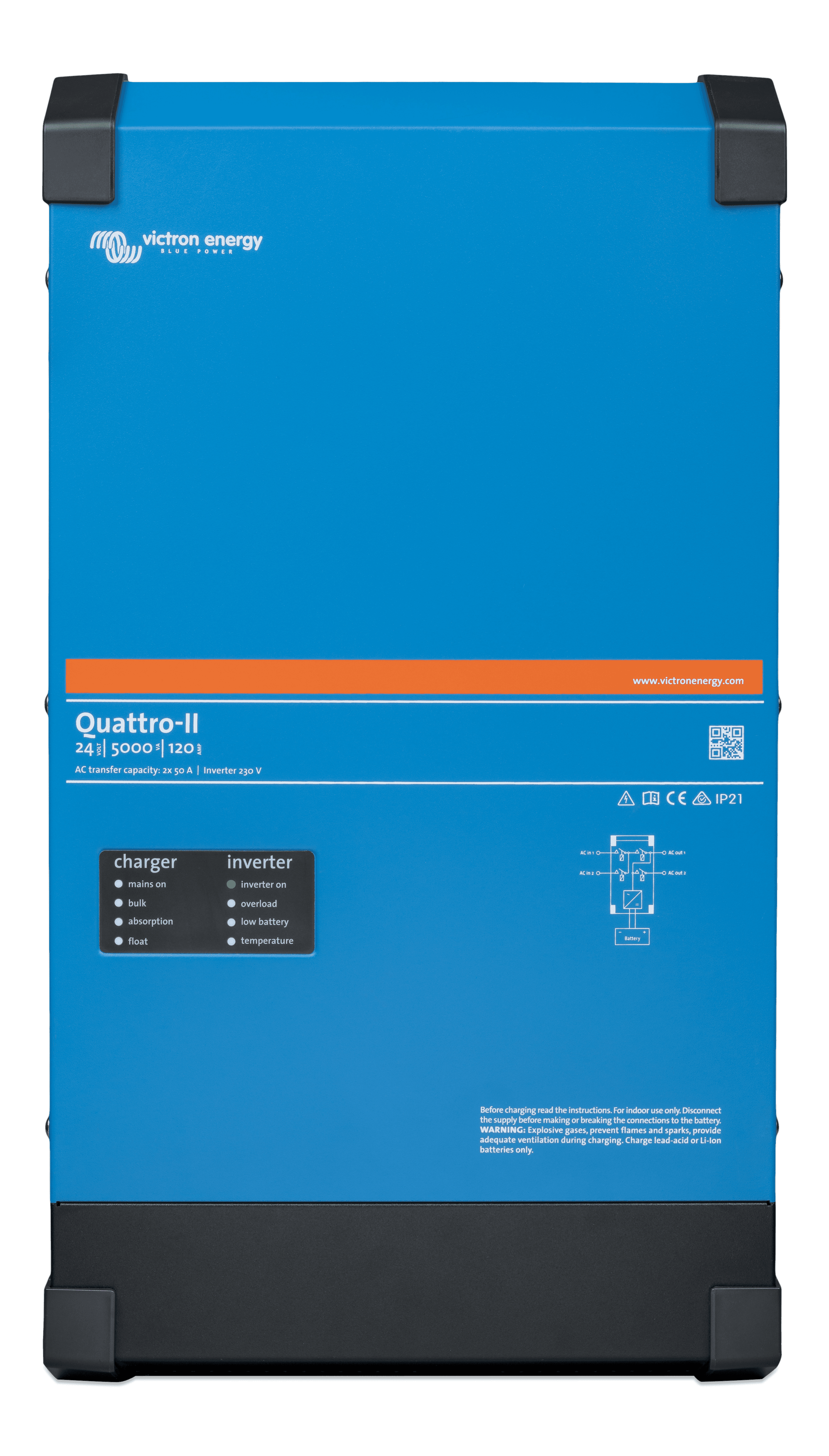

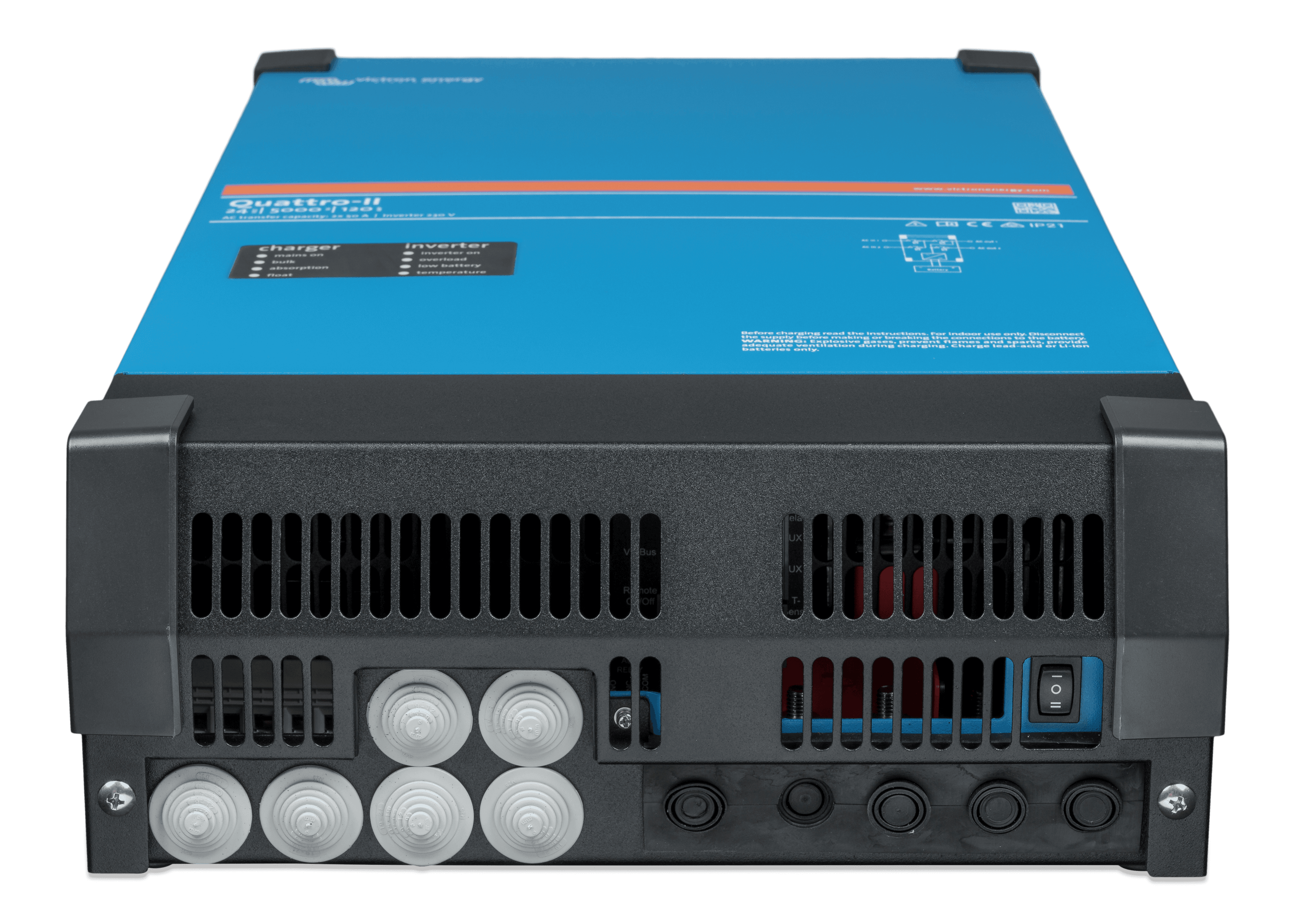

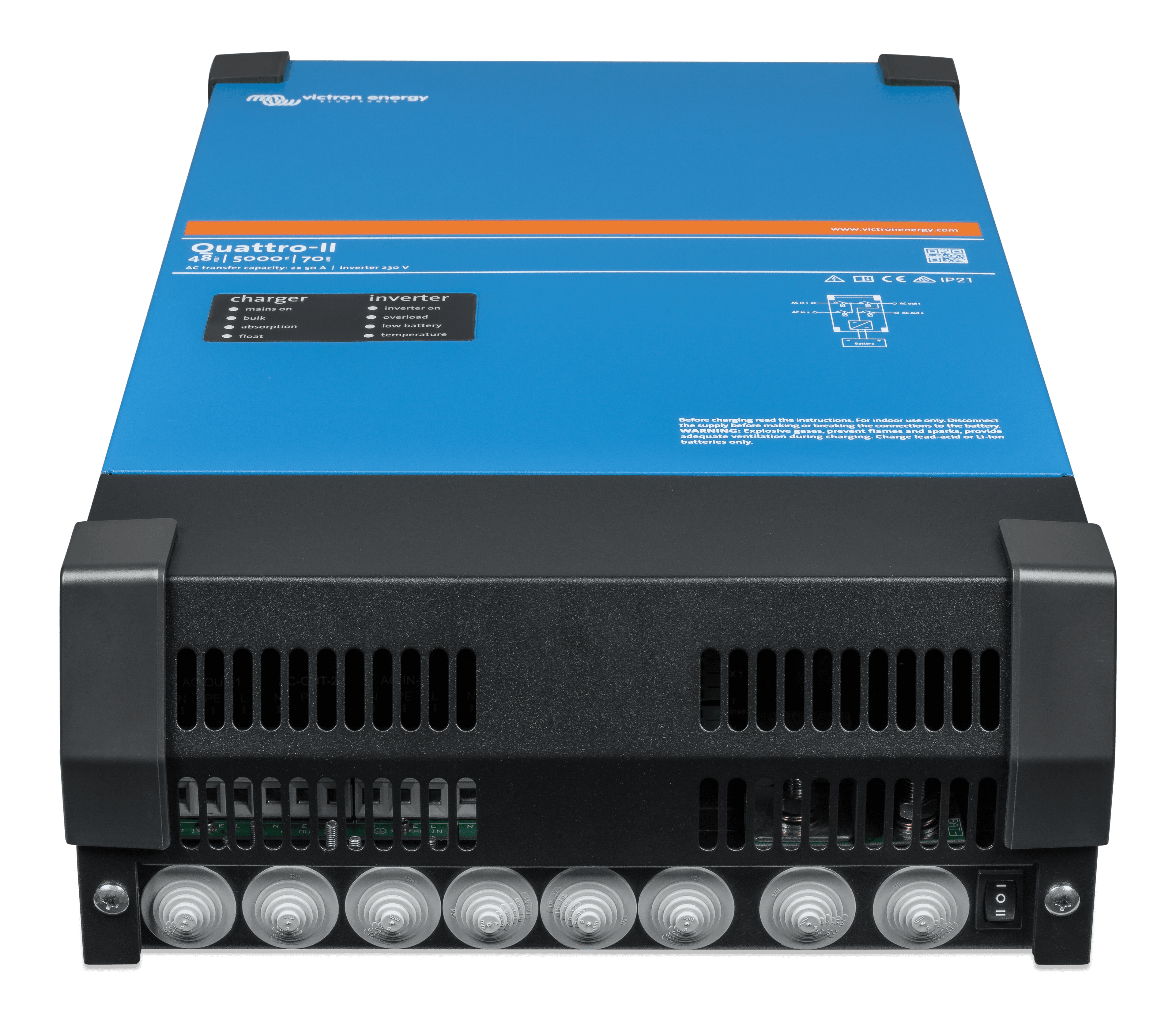

Quattro-II

Podobně jako MultiPlus-II je Quattro-II také kombinovaným zařízením, které zahrnuje střídač a nabíječku. Kromě toho, může přijímat dva střídavé vstupy a automaticky se připojí k aktivnímu zdroji. Mezi jeho funkce patří měnič napětí (čistá sinusovka), adaptivní nabíjení, hybridní technologie PowerAssist, a více funkcí pro integraci do systému, například, trojfázový výkon nebo výkon s rozdělenou fází a paralelní provoz.

Models:

24/5000/120-50 and 48/5000/70-50

Where to buy

Year warranty

World-wide support

O tomto
produktu

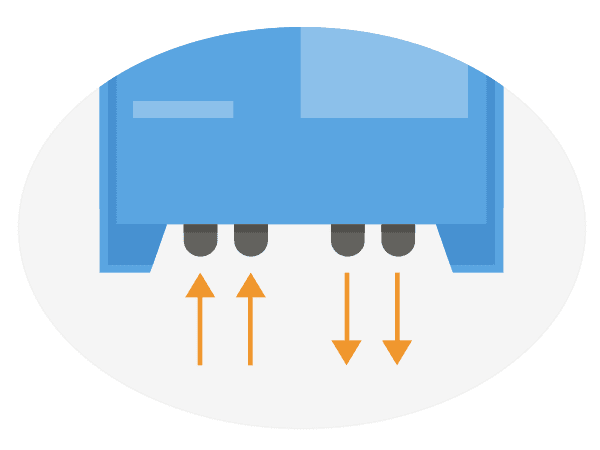

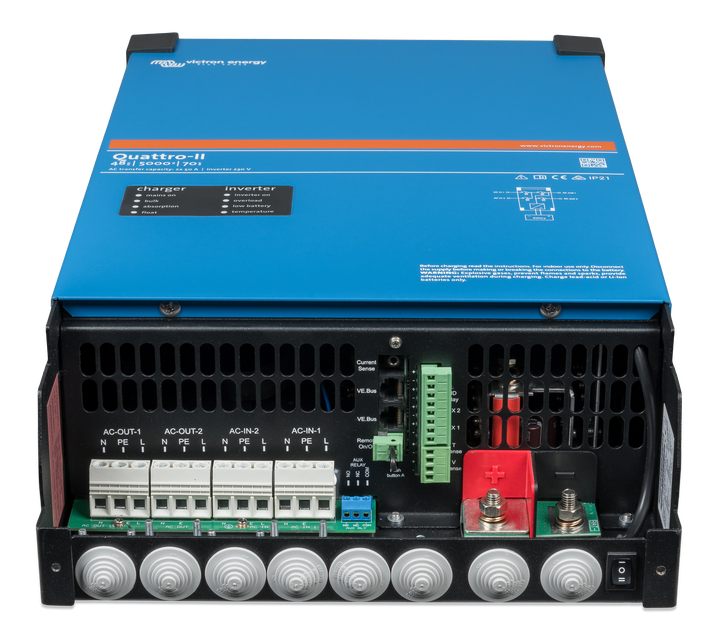

Dva střídavé vstupy a dva střídavé výstupy

Quattro-II lze připojit ke dvěma nezávislým zdrojům střídavého proudu, například pobřežnímu zdroji napájení a generátoru nebo ke dvěma generátorům. Quattro-II se automaticky připojí k aktivnímu zdroji. Hlavní výkon má možnost fungování bez přerušení. V případě výpadku sítě nebo při odpojení pobřežního napájení nebo generátoru zařízení Quattro-II automaticky převezme napájení na připojené zátěže. Vše se děje tak rychle (tj. za méně než 20 milisekund), že počítače a jiná elektronická zařízení budou fungovat bez přerušení. Druhý výstup je aktivní, jenom když střídavý proud je dostupný na jednom ze vstupů zařízení Quattro-II. K tomuto výstupu lze připojovat zátěže, které nemají vybíjet baterii, jako jsou klimatizační zařízení nebo ohřívač vody.

Unikátní funkce PowerAssist

Zařízení Quattro-II zabrání nadměrnému zatížení omezeného zdroje střídavého proudu, například generátoru nebo pobřežního připojení k elektrické síti. Za prvé, nabíjení baterie se automaticky sníží, jakmile vznikne riziko přetížení. Za druhé, výkon generátoru nebo pobřežního připojení bude zvýšen s použitím energie odebírané z baterie.

Prakticky neomezený výkon díky paralelnímu provozu

K dosažení vyššího výkonu lze použít až 6 zařízení Quattro-II pracujících paralelně. Trojfázový provoz nebo provoz s rozdělenou fází jsou také možné.

Specifikace produktu

Filtry

2 Models

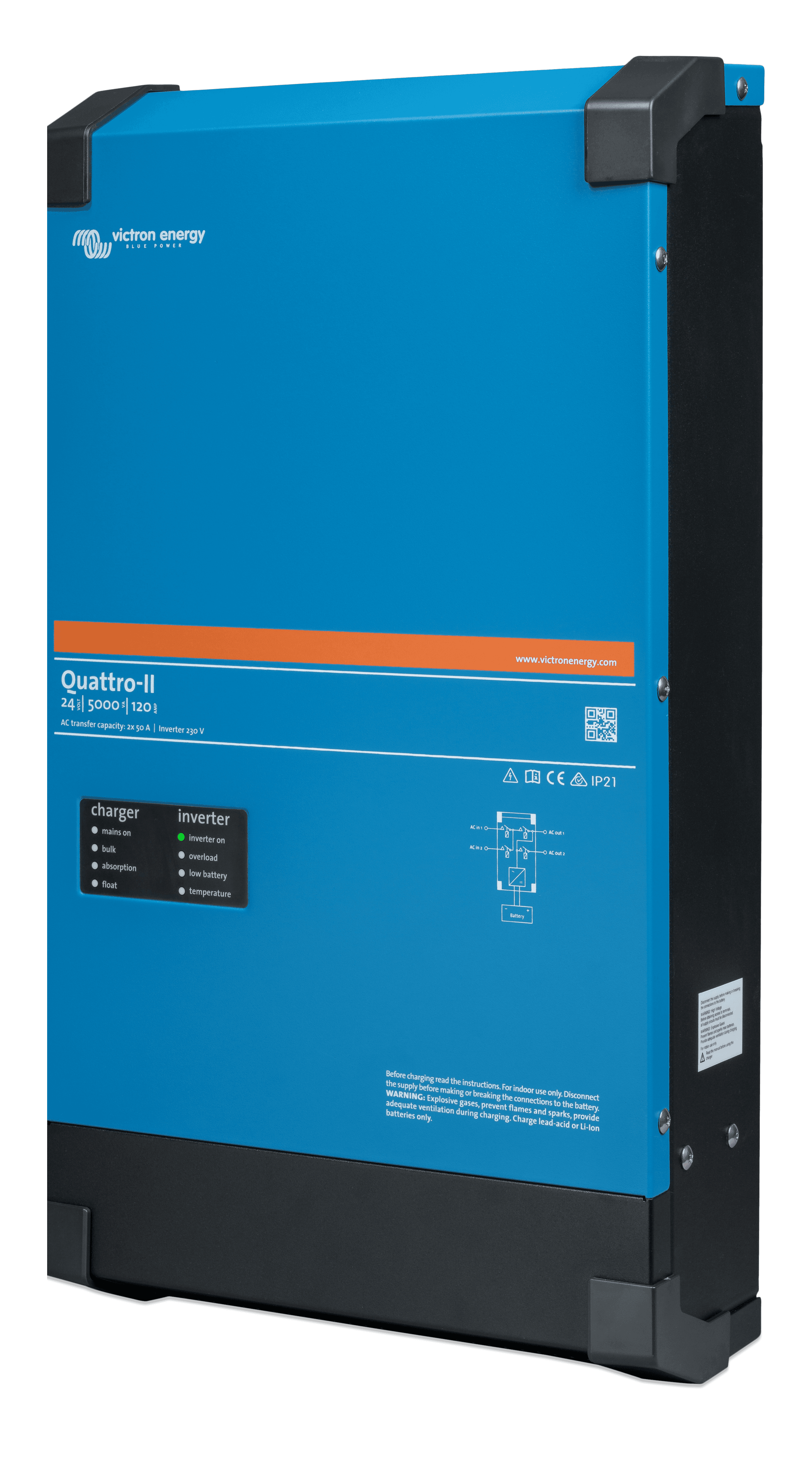

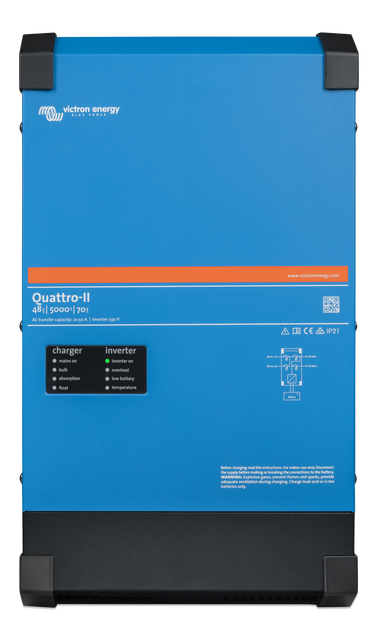

Model	Quattro-II 24/5000/120-50/50 230V	Quattro-II 48/5000/70-50/50 230V

Model
Dokumentace
Datový list	Datový list
Dokumentace	Datový list	Datový list
Kód produktu
QUA242505010	QUA482504010
Kód produktu	QUA242505010	QUA482504010
PowerControl & PowerAssist
/	/
PowerControl & PowerAssist	/	/
Přepínač zdrojů
-	-
Přepínač zdrojů	-	-
Měnič
Trvalý výstupní výkon při 25 °C (3)
5,000 VA	5,000 VA
Trvalý výstupní výkon při 25 °C (3)	5,000 VA	5,000 VA
Trvalý výstupní výkon při 25 °C
4,000 W	4,000 W
Trvalý výstupní výkon při 25 °C	4,000 W	4,000 W
Špičkový výkon
9,000 W	9,000 W
Špičkový výkon	9,000 W	9,000 W
Nabíječka
Max. nabíjecí proud baterie
120 A	70 A
Max. nabíjecí proud baterie	120 A	70 A
Obecné
Komunikační port VE.Bus
Two RJ45 terminals	Two RJ45 terminals
Komunikační port VE.Bus	Two RJ45 terminals	Two RJ45 terminals
Kryt

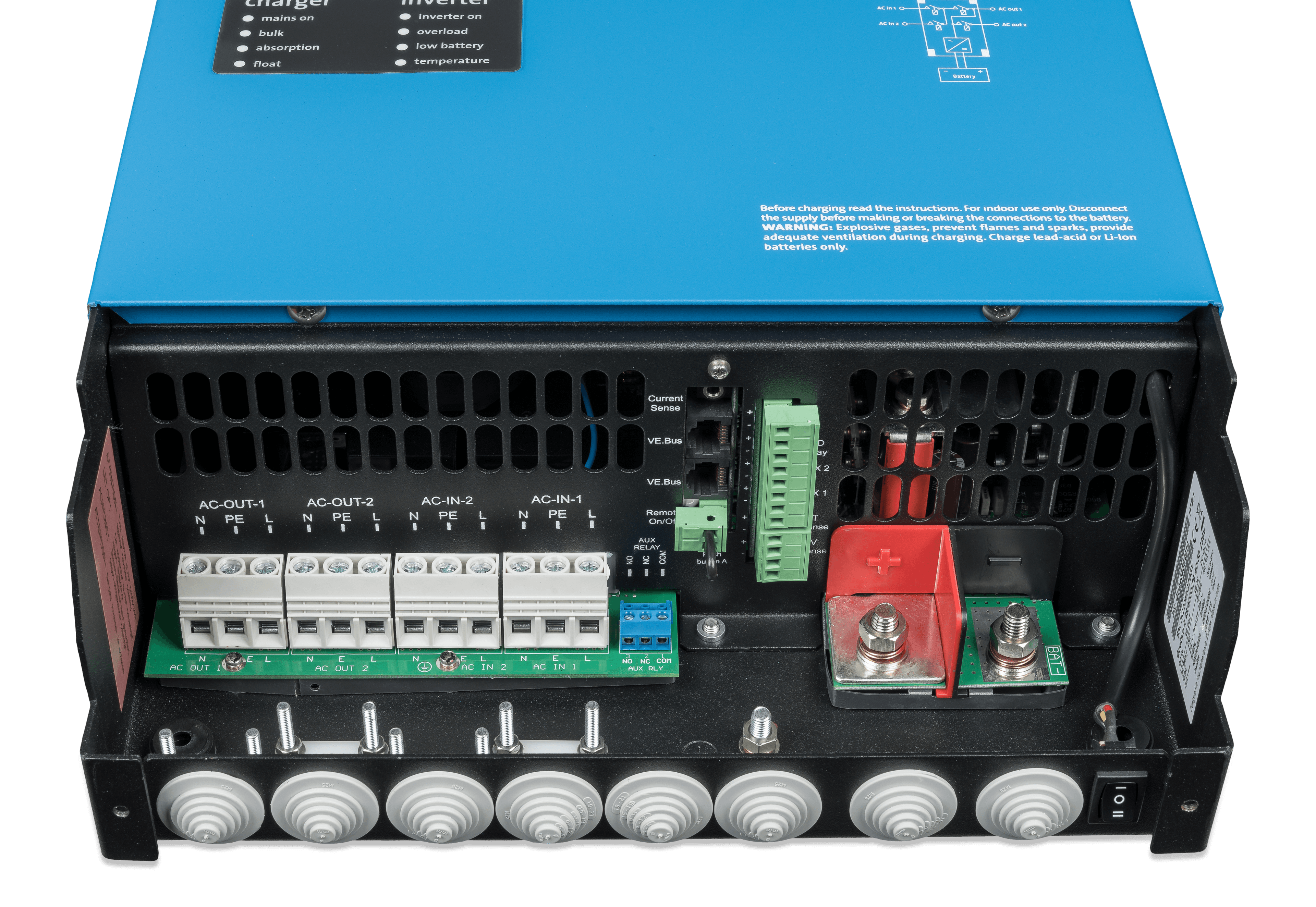

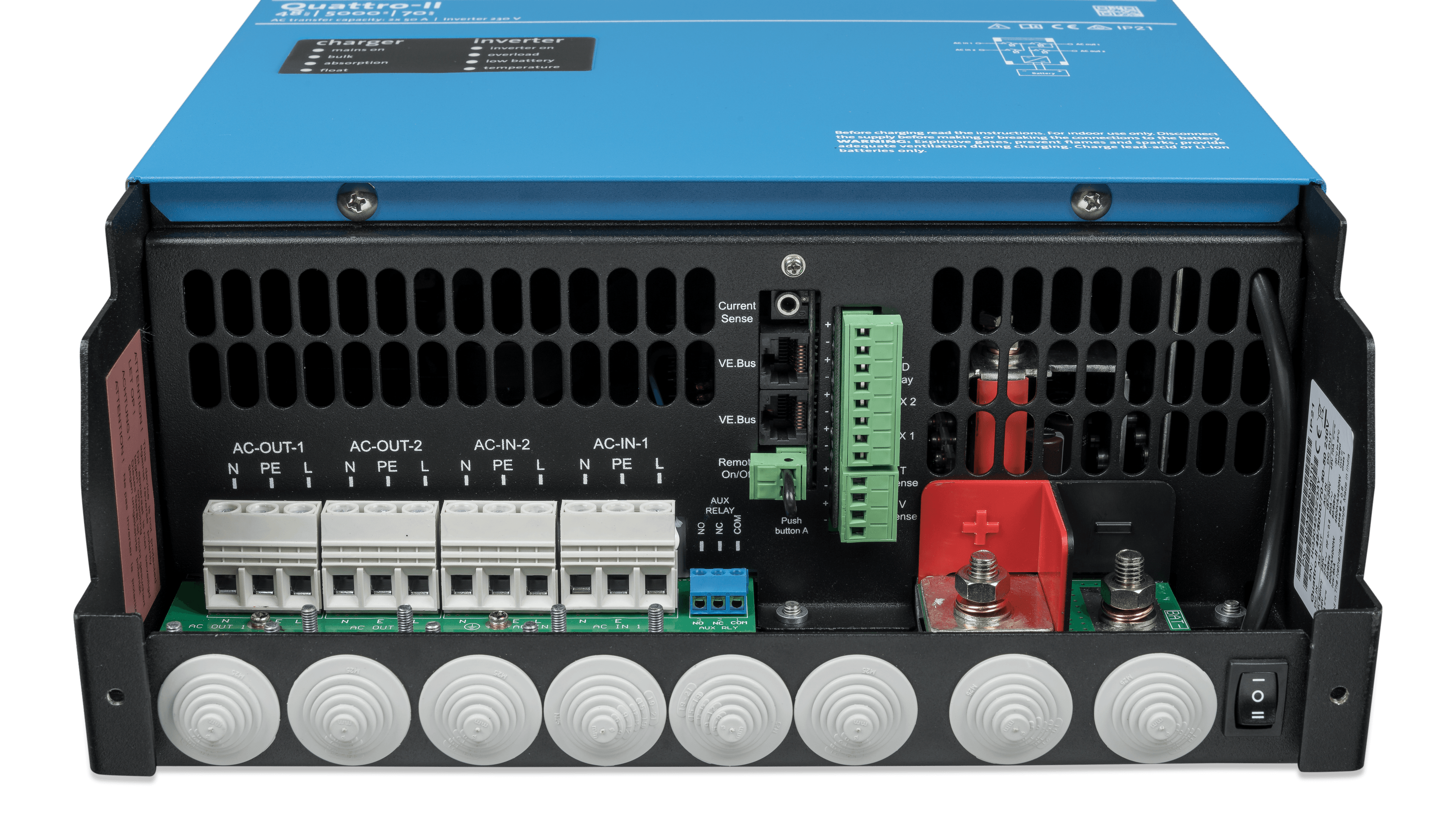

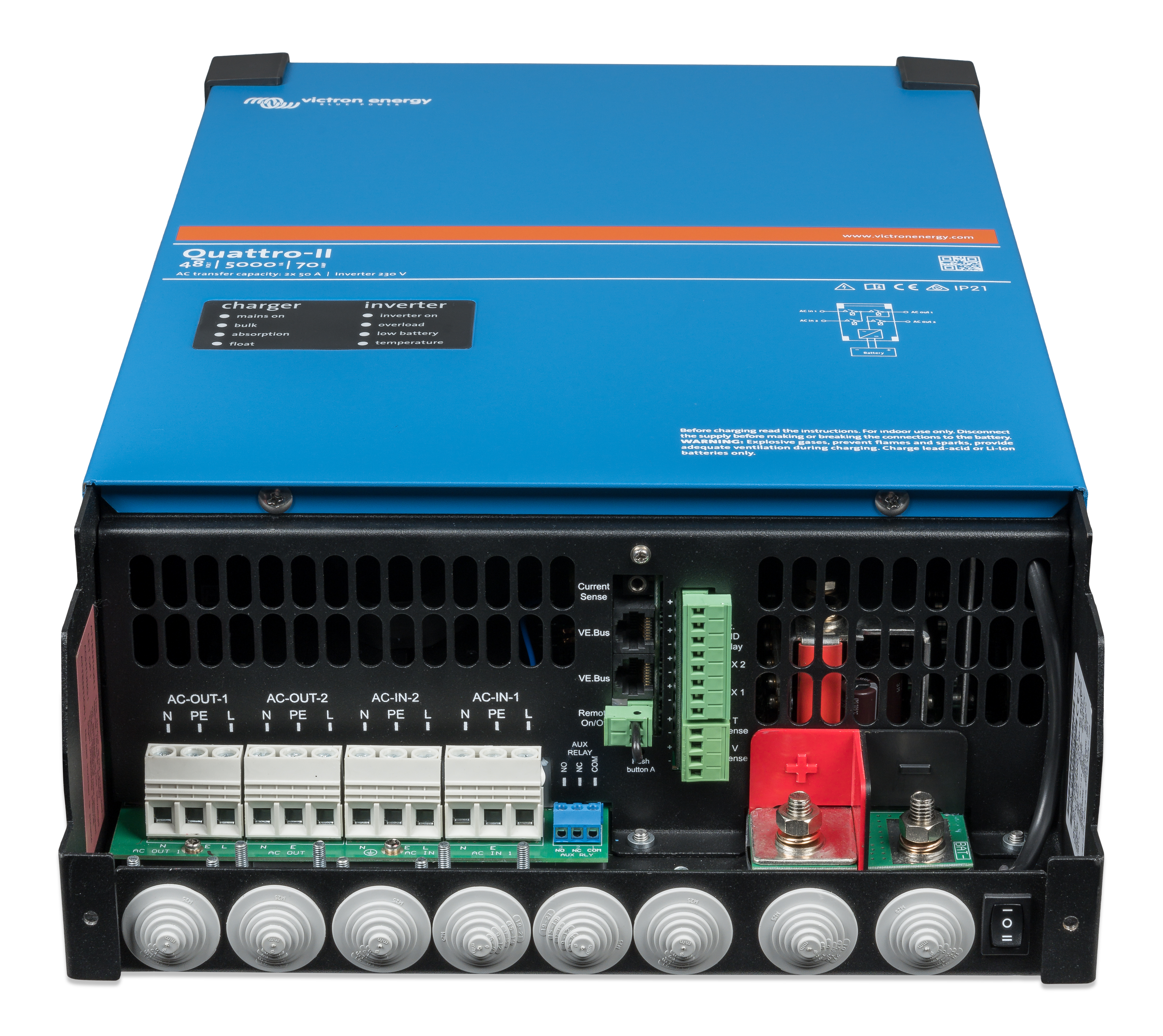

Připojení baterie
M8 bolts (two for positive and two for negative connection)	M8 bolts (two for positive and two for negative connection)
Připojení baterie	M8 bolts (two for positive and two for negative connection)	M8 bolts (two for positive and two for negative connection)
Připojení 230 V AC
Screw terminals 13 mm² (6 AWG)	Screw terminals 13 mm² (6 AWG)
Připojení 230 V AC	Screw terminals 13 mm² (6 AWG)	Screw terminals 13 mm² (6 AWG)
Rozměry (VxŠxH) mm
607 x 329 x 149	565 x 320 x 148
Rozměry (VxŠxH) mm	607 x 329 x 149	565 x 320 x 148
Hmotnost
31 kg	29 kg
Hmotnost	31 kg	29 kg
